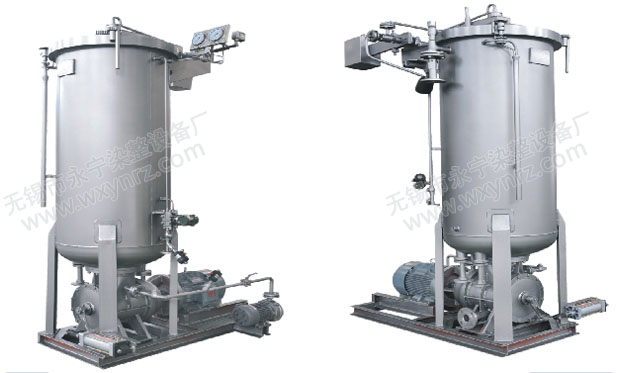

GR206系列高溫高壓筒子染色機

產品特點:
1.采用自行設計新穎的混流泵,具有高性能、高效率且低能耗,解決了傳統混流泵揚程偏低問題。
2.根據各類紗線要求,主泵采用變頻控制,流量任意調節,提高染色均勻度,且節省啟動和減載時的能耗。
3.設計新穎的節能高效熱交換器。
4.低浴比(1:6-1:8),節省染料、助劑和能源,減少排污量。
5.尾裝式注料,有效保證了進料的均勻性。
6.快速連續型清洗系統。
7.全自動控制加料.進水、排放.升溫、保溫、降溫及清洗等染色工藝要求,可連中央集控運行。
標準結構: 1.染缸和所有染液接觸部分均采用優質、、抗腐蝕不銹鋼制造。 2.采用新穎高效率不銹鋼混流泵。 3.高效內置式熱交換器。 4.垂直式缸體,開蓋結構有氣缸或重錘開關裝置,帶缸蓋安全聯鎖裝置。 5.敞開式加料桶及加料系統,平衡(回流)系統。 6.主缸加壓裝置(氣墊式)。 7.循環式冷凝裝置(全充式)。 8.水位控制系統。 9.配微機處理器的主控電箱。 任選件: 1.帶直接加熱裝置的等容量預備缸,輸送泵、攪拌系統。 2.各種紗架如:筒子、散毛、絞紗、拉鏈和經軸等。 3.高溫排放。 4.定量漸進加料系統。 5.第二入水和第二排放。 6.減載紗管及其配件。 7.筒子紗染色附件如:不銹鋼坐接式紗管、錐形紗管、直管紗管、三角及圓形紗棒和中間墊片。 8.吊桿式卸紗裝置。 技術參數: 1.高工作壓力:0.4Mpa 2.高工作溫度:140℃ 3.加熱率:20℃-130℃約30分鐘(飽和蒸汽壓力為0.7Mpa) 4.冷卻率:130℃-80℃約20分鐘(冷卻水壓力為0.3Mpa) 5.標準紗棒直徑為Φ48mm,Φ29mm三角紗棒僅供6層紗(或以下)筒子染色選配 6.標準筒子紗外徑Φ165x高160,大載量每個紗1kg計算 |
規格:
型號
|
紗層數
|
筒子數量(個)
|
大載量
|
主泵功率
|
吊起高度
|
GR203-43
|
6
|
24
|
24
|
5.5
|
3150
|
GR203-53
|
36
|
36
|
7.5
|
3850
|
|
GR203-70
|
54
|
54
|
11
|
4020
|
|
GR203-85
|
108
|
108
|
15
|
4740
|
|
GR203-90
|
114
|
114
|
15
|
4770
|
|
GR203-105
|
144
|
144
|
18.5
|
5250
|
|
GR203-120
|
216
|
216
|
22
|
5300
|
|
GR203-43
|
8
|
32
|
32
|
7.5
|
5350
|
GR203-53
|
48
|
48
|
11
|
5350
|
|
GR203-70
|
9
|
81
|
81
|
15
|
5550
|
GR203-85
|
162
|
162
|
18.5
|
5640
|
|
GR203-90
|
171
|
171
|
18.5
|
5640
|
|
GGR203-105
|
216
|
216
|
22
|
5670
|
|
GR203-120
|
324
|
324
|
30
|
5690
|
|
GR203-145
|
486
|
486
|
45
|
5870
|
|
GR203-166
|
621
|
621
|
55
|
5970
|
|
GR203-186
|
810
|
810
|
75
|
6670
|
|
GR203-85
|
12
|
216
|
216
|
22
|
6720
|
GR203-90
|
228
|
228
|
22
|
6820
|
|
GR203-105
|
288
|
288
|
30
|
6850
|
|
GR203120
|
432
|
432
|
37
|
7020
|
|
GR203-145
|
648
|
648
|
55
|
7210
|
|
GR203-166
|
828
|
828
|
75
|
7500
|
|
GR203-186
|
1080
|
1080
|
90
|
7650
|
|
GR203-205
|
1296
|
1296
|
110
|
7700
|
|
GR203-220
|
1500
|
1500
|
132
|
7910
|
|
GR203-226
|
15
|
2010
|
2010
|
185
|
9000
|
